Erwin Halder KG

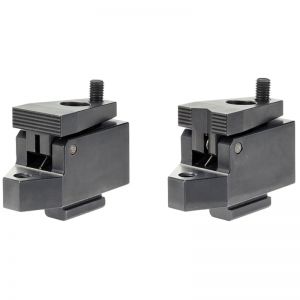

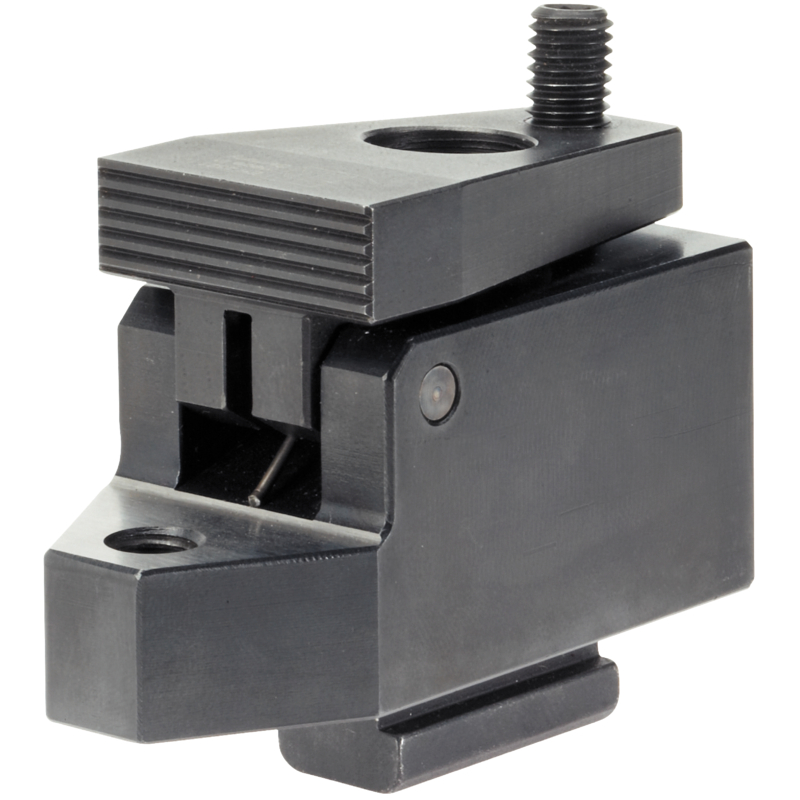

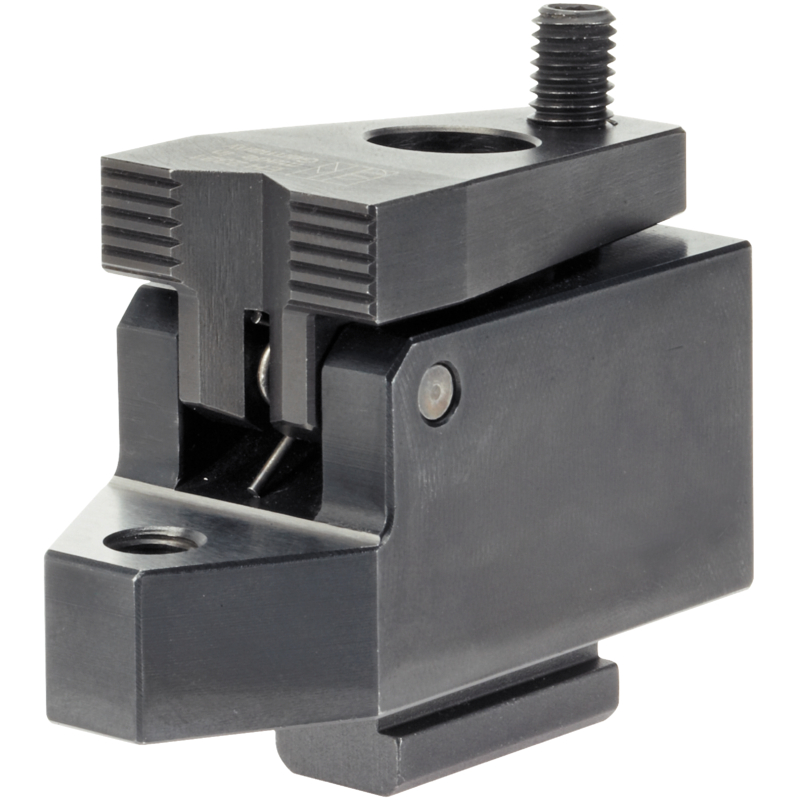

Down-Hold Clamp

without clamping lever, with support

Koda: EH 23210-3

Down-Hold Clamp

By tightening the ball-ended thrust screw the workpiece is simultaneously pressed towards the stops and fixture plate. The favourable leverage enables high horizontal clamping forces. When using T-Nuts EH 23010. / EH 23020. (DIN 508) they can also be applied to other slot sizes.

Material

  • Steel, case-hardened, blackened, ground

References

The integrated support is equipped with a location thread to fit for example screwed rest buttons EH 22690., self-aligning pads EH 22730. / EH 22740.

Številka izdelka b1 b2 Clamping Force d1 d2 Conflict Minerals free
EH 23210.0551 32 mm 12.1 mm 7 kN M8 8.4 mm yes
Loading Podatki se nalagajo...
EH 23210.0552 32 mm 12.1 mm 7 kN M8 8.4 mm yes
Loading Podatki se nalagajo...
EH 23210.0561 48 mm 16 mm 15 kN M12 13 mm yes
Loading Podatki se nalagajo...
EH 23210.0562 48 mm 16 mm 15 kN M12 13 mm yes
Loading Podatki se nalagajo...
EH 23210.0571 68 mm 18.8 mm 21.5 kN M16 17 mm yes
Loading Podatki se nalagajo...
EH 23210.0572 68 mm 18.8 mm 21.5 kN M16 17 mm yes
Loading Podatki se nalagajo...
