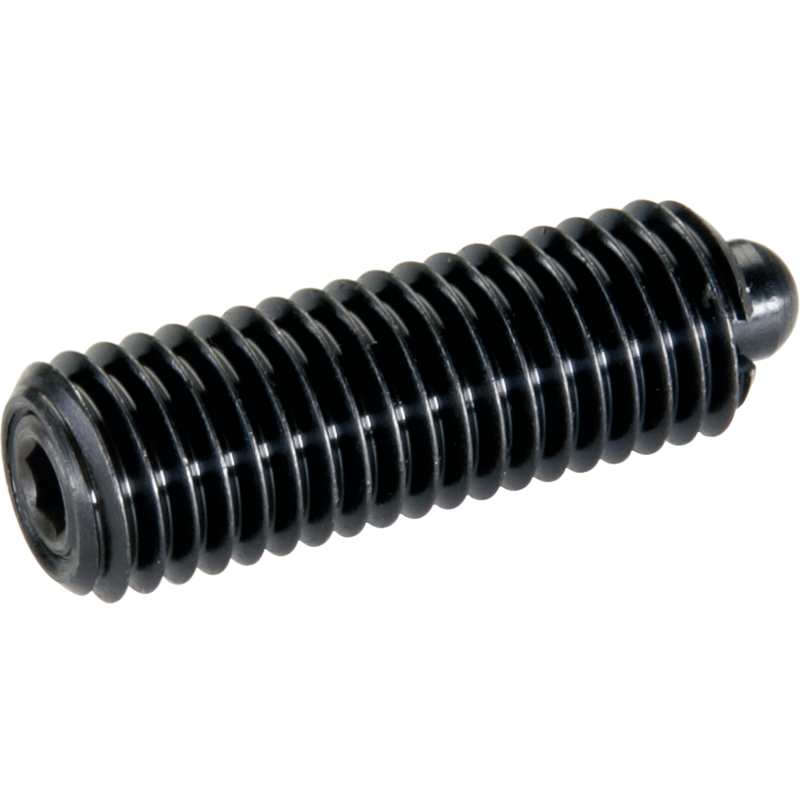

Vzmetni zatič

Koda: EH 22060.

Izberi izvedbo | Prenesi dokument

Erwin Halder KG

Koda:: EH 22060.

Prenesi dokument

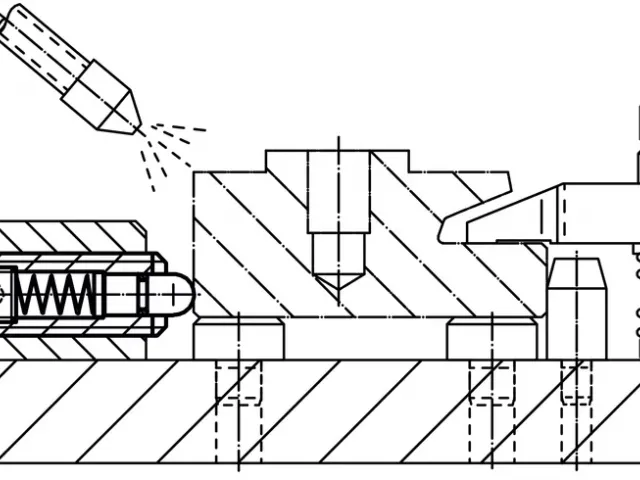

Vzmetni zatiči se lahko uporabljajo za pozicioniranje ali za ustvarjanje pritiska, kot zapora ali za izmet.

Tesnilo preprečuje vdor tekočine v pritisni element.

Za ogled cen se prijavite

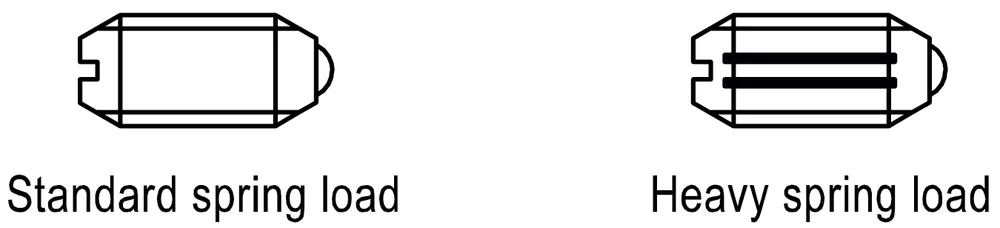

Številka izdelka	Body	d₁	d₂	F₁	F₂	Conflict Minerals free
EH 22060.0048	Free cutting steel, blackened	M8	3.8 mm	~ 9 N	~ 24 N	yes
Podatki se nalagajo...
EH 22060.0050	Free cutting steel, blackened	M10	4 mm	~ 15 N	~ 30 N	yes
Podatki se nalagajo...
EH 22060.0052	Free cutting steel, blackened	M12	6 mm	~ 24 N	~ 50 N	yes
Podatki se nalagajo...
EH 22060.0056	Free cutting steel, blackened	M16	7.5 mm	~ 36 N	~ 58 N	yes
Podatki se nalagajo...
EH 22060.0148	Free cutting steel, blackened	M8	3.8 mm	~ 17 N	~ 39 N	yes
Podatki se nalagajo...
EH 22060.0150	Free cutting steel, blackened	M10	4 mm	~ 22 N	~ 43 N	yes
Podatki se nalagajo...
EH 22060.0152	Free cutting steel, blackened	M12	6 mm	~ 40 N	~ 80 N	yes
Podatki se nalagajo...
EH 22060.0156	Free cutting steel, blackened	M16	7.5 mm	~ 44 N	~ 113 N	yes
Podatki se nalagajo...
EH 22060.0448	Stainless steel 1.4305	M8	3.8 mm	~ 9 N	~ 24 N	yes
Podatki se nalagajo...
EH 22060.0450	Stainless steel 1.4305	M10	4 mm	~ 15 N	~ 30 N	yes
Podatki se nalagajo...
EH 22060.0452	Stainless steel 1.4305	M12	6 mm	~ 24 N	~ 50 N	yes
Podatki se nalagajo...
EH 22060.0456	Stainless steel 1.4305	M16	7.5 mm	~ 36 N	~ 58 N	yes
Podatki se nalagajo...

Vijak

Tesnilo

Čep

Vzmet

Odstopanja v dimenziji l, vzmetni sili in temperaturni odpornosti v primerjavi z izvedbo EH 22060 „brez tesnila“.
Varnostni navoj na zahtevo, glej prilogo – Tehnični podatki –
