Erwin Halder KG

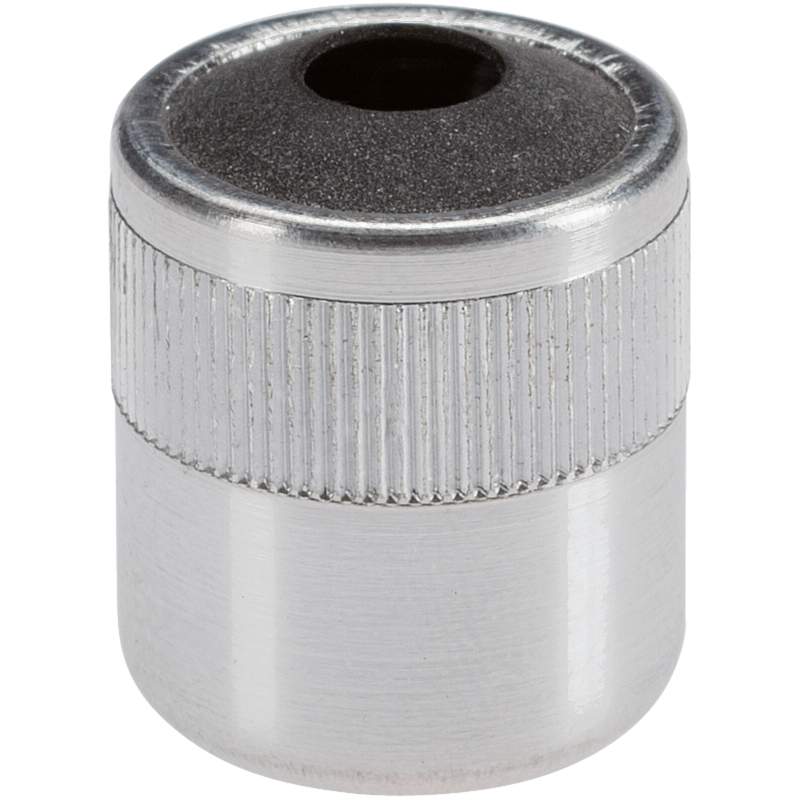

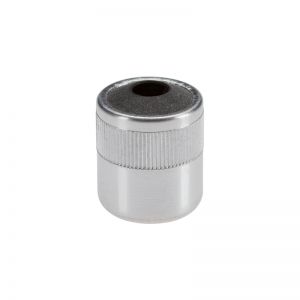

Stranski potisnik

smooth, with seal, with female thread

Koda EH 22150-5

Stranski potisnik

To be used for positioning and applying pressure, e.g. during painting and sandblasting.

Sealed against chips and dirt.

Material

Seal

  • CR

Body

  • Aluminium AI

Threaded washer

  • Steel, blackened

Spring

  • stainless steel

Assembly

Formula for calculating the center distance for the mounting hole:

l0 = z/2 + w + x,

l0 = center distance,

y = workpiece height,

w = workpiece length,

x = stroke,

z = stop diameter

Calculation dimension x for workpieces:

x = d2/2 - s

Installation by pressing in.

Characteristic

Light spring load = spring from stainless steel

Notes

Individual set screws can be screwed in the plate with threaded hole.

Številka izdelka Body D [H8] d1 d2 d3 Conflict Minerals free
EH 22150.1120 Aluminium AI 10 mm 10 mm M4 6.3 mm yes
Loading Podatki se nalagajo...
EH 22150.1121 Aluminium AI 10 mm 10 mm M4 6.3 mm yes
Loading Podatki se nalagajo...
EH 22150.1122 Aluminium AI 10 mm 10 mm M4 6.3 mm yes
Loading Podatki se nalagajo...
EH 22150.1125 Aluminium AI 10 mm 10 mm M4 6.3 mm yes
Loading Podatki se nalagajo...
EH 22150.1126 Aluminium AI 10 mm 10 mm M4 6.3 mm yes
Loading Podatki se nalagajo...
EH 22150.1127 Aluminium AI 10 mm 10 mm M4 6.3 mm yes
Loading Podatki se nalagajo...
EH 22150.1140 Aluminium AI 16 mm 16 mm M6 10.2 mm yes
Loading Podatki se nalagajo...
EH 22150.1141 Aluminium AI 16 mm 16 mm M6 10.2 mm yes
Loading Podatki se nalagajo...
EH 22150.1142 Aluminium AI 16 mm 16 mm M6 10.2 mm yes
Loading Podatki se nalagajo...
