Erwin Halder KG

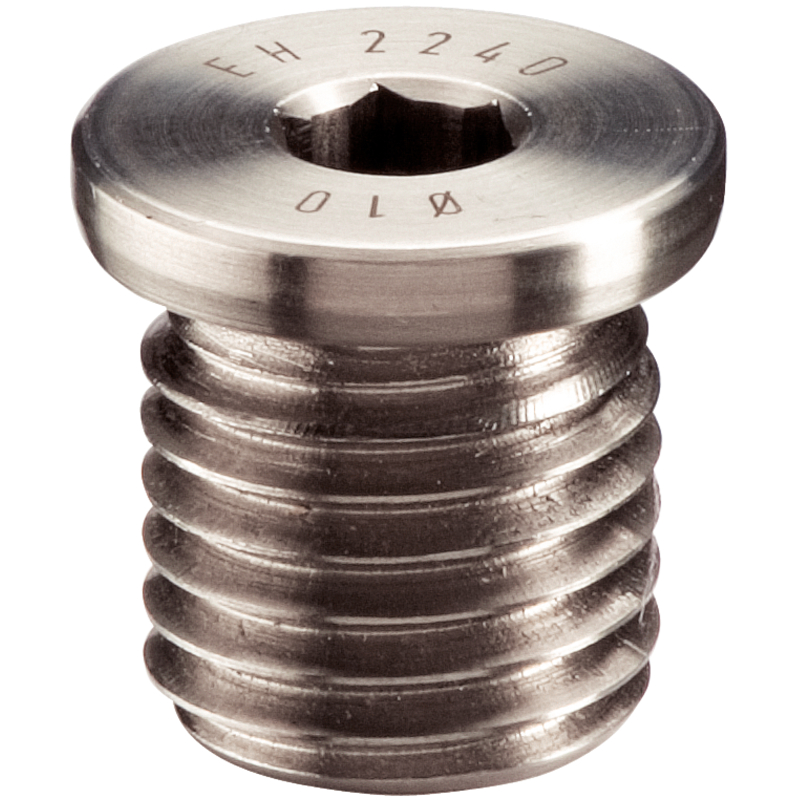

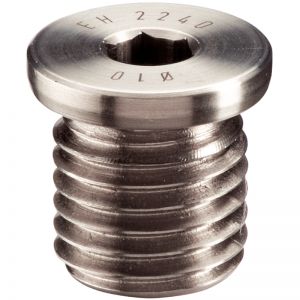

Pozicionirna puša

for ball lock pins and socket pins

Koda: EH 22400-2

This design with holes on the front face (picture 2) is suitable for applications which require installation flush to the surface.

Locating bushings are used for quick and safe locating of ball lock pins EH 22340., EH 22350., EH 22370. and EH 22380. and socket pins EH 22400.

Optimised centering due to precise collar (e.g. quick mounting of plates and components).

All versions are corrosion and abrasion resistant.

Material

Stainless steel 1.4305

Assembly

This design with holes on the front face (picture 2) can be installed via a cranked pin face wrench or alternatively via a pin faced socket wrench.

Ensure safe tolerances and consistent function. Easily incorporable into different materials. Can be used in thin-walled pieces. Application from both sides.

Za ogled cen se prijavite

Številka izdelka	d₂	d₃ [h9]	d₄	Conflict Minerals free	d₁ [h11]	d₅ [+0.1]	For finish picture
EH 22400.0905	M12	18 mm	6 mm	yes	5 mm		1
Podatki se nalagajo...
EH 22400.0906	M12	18 mm	75 mm	yes	6 mm		1
Podatki se nalagajo...
EH 22400.0908	M16	22 mm	10 mm	yes	8 mm		1
Podatki se nalagajo...
EH 22400.0910	M24	30 mm	12.5 mm	yes	10 mm		1
Podatki se nalagajo...
EH 22400.0912	M24	30 mm	15 mm	yes	12 mm		1
Podatki se nalagajo...
EH 22400.0916	M30	36 mm	19.5 mm	yes	16 mm		3
Podatki se nalagajo...
EH 22400.0920	M36	45 mm	25.5 mm	yes	20 mm		3
Podatki se nalagajo...
EH 22400.0924	M42	50 mm	32 mm	yes	25 mm		3
Podatki se nalagajo...
EH 22400.0925	M30	39 mm	19.5 mm	yes	16 mm	5.1 mm
Podatki se nalagajo...
EH 22400.0926	M36	43 mm	25.5 mm	yes	20 mm	5.1 mm
Podatki se nalagajo...
EH 22400.0927	M42	50 mm	32 mm	yes	25 mm	5.1 mm
Podatki se nalagajo...
