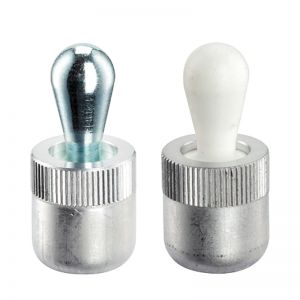

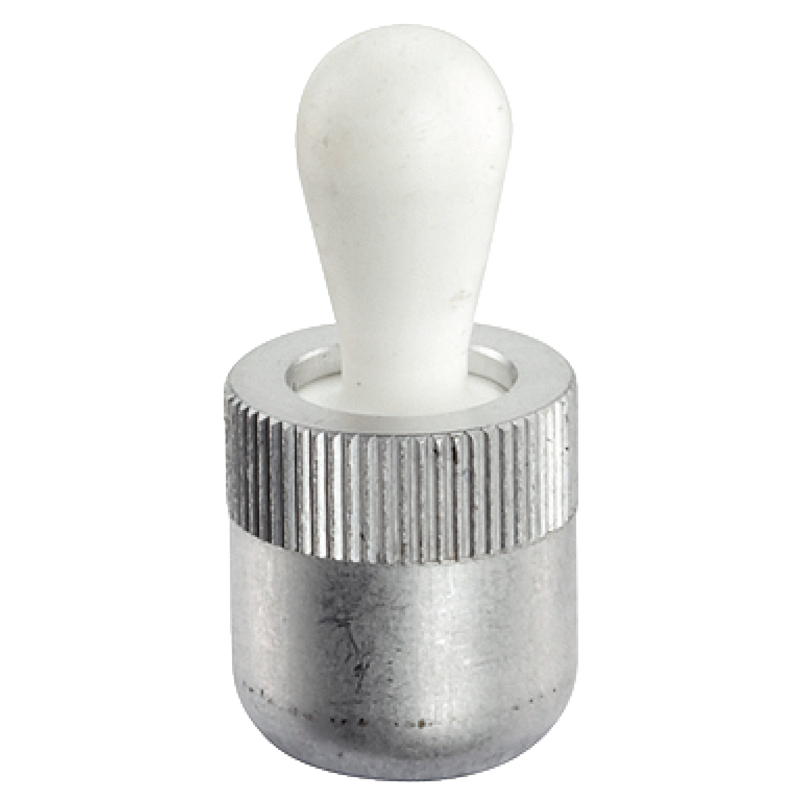

Stranski potisnik

smooth, without seal

Koda EH 22150-1
Izberi izvedbo

Stranski potisnik

To be used for positioning and applying pressure, e.g. during painting and sandblasting.

Material

Body

  • Aluminium AI

Spring

  • stainless steel

Pin

  • Steel, case-hardened, zinc-plated by galvanization

Assembly

Installation by pressing in.

Formula for calculating the center distance for the mounting hole:

l0 = z/2 + w + x,

l0 = center distance,

y = workpiece height,

w = workpiece length,

x = coordinate dimension,

s = stroke,

z = stop diameter

Calculation dimension x:

y greater than or equal to l2 - d2/2, then x = d2/2 - s

or

y smaller than l2 - d2/2, then x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]

Characteristic

Light spring load = spring from stainless steel

Za ogled cen se prijavite
Nazaj na seznam vseh
Številka izdelka Body D [H8] d1 d2 Conflict Minerals free Function
EH 22150.0010 Aluminium AI 6 mm 6 mm 3 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0011 Aluminium AI 6 mm 6 mm 3 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0012 Aluminium AI 6 mm 6 mm 3 mm yes position
Loading Podatki se nalagajo...
EH 22150.0020 Aluminium AI 10 mm 10 mm 5 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0021 Aluminium AI 10 mm 10 mm 5 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0022 Aluminium AI 10 mm 10 mm 5 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0025 Aluminium AI 10 mm 10 mm 6 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0026 Aluminium AI 10 mm 10 mm 6 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0027 Aluminium AI 10 mm 10 mm 6 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0030 Aluminium AI 12 mm 12 mm 8 mm yes lock
Loading Podatki se nalagajo...
EH 22150.0031 Aluminium AI 12 mm 12 mm 8 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0032 Aluminium AI 12 mm 12 mm 8 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0040 Aluminium AI 16 mm 16 mm 10 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0041 Aluminium AI 16 mm 16 mm 10 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0042 Aluminium AI 16 mm 16 mm 10 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0050 Aluminium AI 6 mm 6 mm 3 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0060 Aluminium AI 10 mm 10 mm 5 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0062 Aluminium AI 10 mm 10 mm 6 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0070 Aluminium AI 12 mm 12 mm 8 mm yes tighten
Loading Podatki se nalagajo...
EH 22150.0080 Aluminium AI 16 mm 16 mm 10 mm yes position
Loading Podatki se nalagajo...
